J-Box (Bağlantı Kutusu) Nedir? Kantar Sistemlerinde Hassasiyetin Merkezi

Kantar ve baskül sistemlerinde yüksek hassasiyet elde etmenin yolu sadece kaliteli yük hücrelerinden değil, bu hücreleri bir orkestra şefi gibi yöneten J-Box (Junction Box) biriminden geçer. Endüstriyel tartım süreçlerinde milimetrik doğruluk arıyorsanız, sinyallerin nasıl birleştiğini ve dengelendiğini anlamanız kritik önem taşır. Bu yazıda, J-Box’ın çalışma prensibinden trim ayarına, seçim kriterlerinden sistem verimliliğine kadar tüm teknik detayları keşfedeceksiniz.

J-Box Nedir ve Neden Önemlidir?

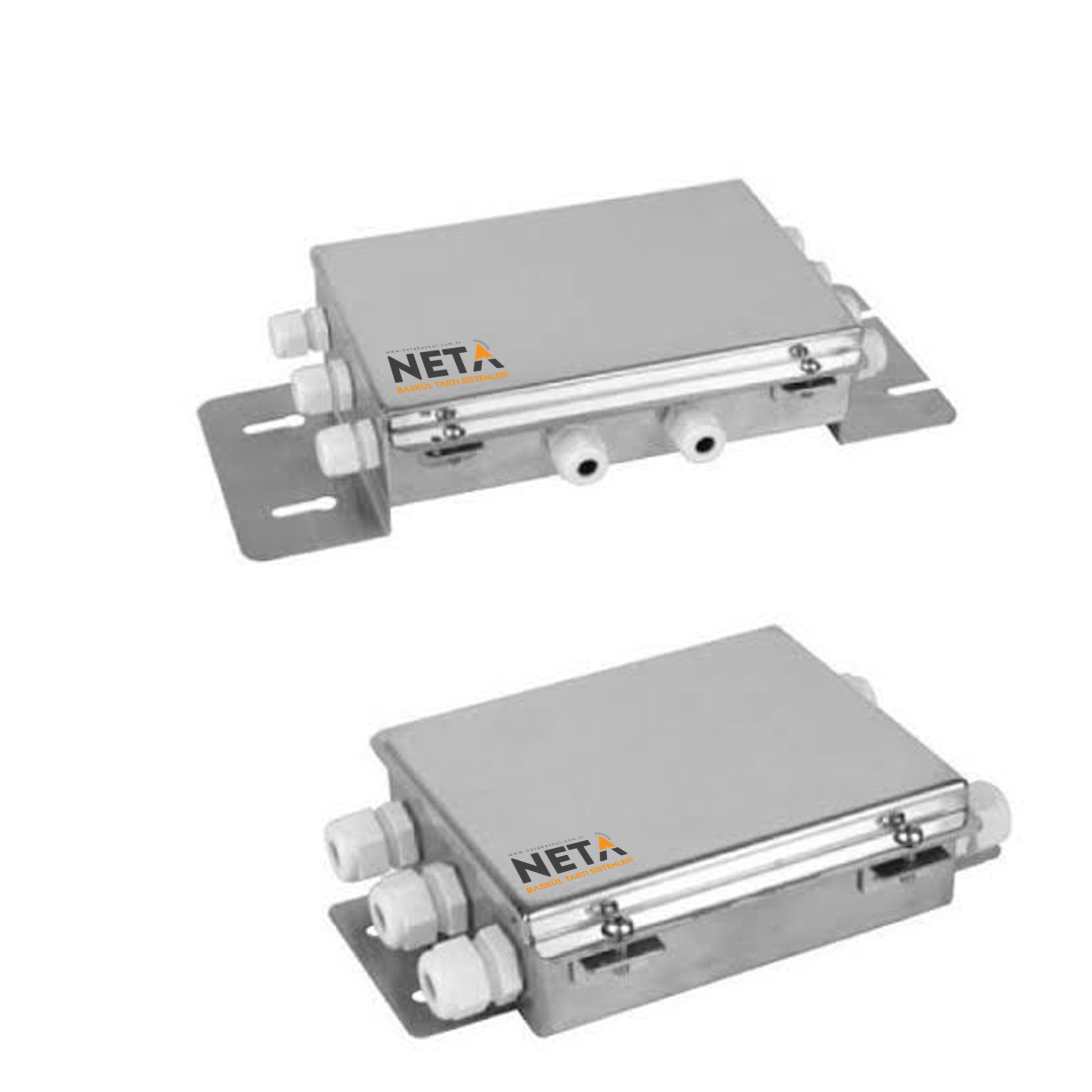

J-Box, yani Bağlantı Kutusu, birden fazla loadcell (yük hücresi) üzerinden gelen analog veya dijital sinyallerin tek bir merkezde toplanarak tartım indikatörüne iletilmesini sağlayan kritik bir elektronik bileşendir.

Özellikle tır kantarları ve büyük platform baskülleri gibi çoklu yük hücresi gerektiren sistemlerde, her bir hücreden gelen verinin kayıpsız ve dengeli bir şekilde birleştirilmesi gerekir. J-Box, bu veri trafiğini yöneten ana terminal görevi görür.

J-Box Nasıl Çalışır? Trim Ayarı ve Sinyal Eşitleme

Bir tartım platformunun dört köşesine yük bindiğinde, yük hücrelerinin her biri teorik olarak aynı sinyali üretmelidir. Ancak montaj farklılıkları veya zemin pürüzleri nedeniyle küçük sapmalar oluşabilir. İşte J-Box burada devreye girer:

• Sinyal Dengeleme (Trimming): J-Box üzerindeki potansiyometreler sayesinde her bir loadcell’in çıkış voltajı eşitlenir.

• Köşe Ayarı: Yükün platformun neresinde olduğuna bakılmaksızın (sağ ön veya sol arka), sistemin her zaman aynı sonucu vermesini sağlar.

• Koruma: Yıldırım düşmesi veya aşırı voltaj gibi durumlarda, hassas indikatörü korumak için bir bariyer görevi üstlenir.

Profesyonel İpucu: Trim ayarı yapılmamış bir kantar, yükün platform üzerindeki konumuna göre farklı sonuçlar verir. Bu da ticari kayıplara ve hatalı stok yönetiminden kaynaklı maliyetlere yol açar.

Teknik Özellikler ve Seçim Kriterleri

Endüstriyel sahanız için doğru J-Box'ı seçerken şu parametreleri göz önünde bulundurmalısınız:

1. Bağlantı Kapasitesi

Sisteminizdeki loadcell sayısına göre 4’lü, 6’lı veya 8’li bağlantı desteği sunan modeller arasından seçim yapmalısınız. Gelecekteki genişleme payını düşünmek her zaman avantajlıdır.

2. Gövde Yapısı ve Dayanıklılık

Zorlu saha koşulları, ekipmanın ömrünü belirler:

• Paslanmaz Çelik: Gıda ve kimya endüstrisi gibi hijyen veya korozyon direnci gereken alanlar için idealdir.

• Alüminyum Döküm: Genel endüstriyel kullanımda yüksek darbe direnci sağlar.

• IP Koruma Sınıfı: Toza ve suya karşı en az IP67 veya IP68 sertifikasına sahip modeller tercih edilmelidir.

3. Karşılaştırma Tablosu: J-Box Tipleri

[BURAYA: J-Box Malzeme ve Koruma Sınıfı Karşılaştırma Tablosu Gelecek]

J-Box Montajı ve Bakım Süreçleri

Doğru montaj, sistemin ömrünü uzatırken servis maliyetlerini düşürür. J-Box montajında kablo girişlerinin sızdırmazlık rekorları ile sıkılması, nem oluşumunu engellemek için kutu içine desikant (nem alıcı) paketler yerleştirilmesi standart bir prosedür olmalıdır.

Bakım adımları şunları içermelidir:

• Klemens bağlantılarının gevşeyip gevşemediğinin kontrolü.

• Kutu içi nem ve korozyon gözlemi.

• Belirli periyotlarla köşe testlerinin (shift test) tekrarlanması.

Sıkça Sorulan Sorular (SSS)

1. J-Box arızalanırsa kantar çalışmaya devam eder mi? Hayır, J-Box sinyallerin toplandığı merkez olduğu için buradaki bir arıza, indikatörün hatalı değer göstermesine veya hiç veri alamamasına (Error mesajı) neden olur.

2. Dijital J-Box ile Analog J-Box arasındaki fark nedir? Analog J-Box'lar sinyalleri fiziksel dirençlerle dengelerken, dijital J-Box'lar her hücreyi ayrı ayrı adresleyebilir ve arıza teşhisini (hangi hücrenin bozulduğunu) çok daha hızlı yapmanıza olanak tanır.

3. Trim ayarı ne sıklıkla yapılmalıdır? Sistemin ilk kurulumunda, loadcell değişimlerinde ve yıllık periyodik kalibrasyon muayeneleri sırasında mutlaka kontrol edilmelidir.
